BLACK-BOX系列集成伺服驱动

产品简介： • 功率等级覆盖1.5KW-37KW • 内置制动单元、制动电阻(低功率) • 驱动及控制分离式架构，容许电机和电气柜距离长达100米 • 多种调试手段，包括手持操作器、PC手机和远程支持 • 灵活的系统架构和扩展能力，支持各种控制信号方式和工业总线 • 完善的电机热保护及智能风扇控制 • 控制和动力电源独立，符合安全要求 • 高防护能力，可达IP54 • 无需电机自学习，即装即用 • 优异的电磁兼容性

产品分类：

伺服电机

产品咨询

联系我们

产品描述

商品名称: BLACK-BOX系列集成伺服驱动

产品简介：
• 功率等级覆盖1.5KW-37KW
• 内置制动单元、制动电阻(低功率)

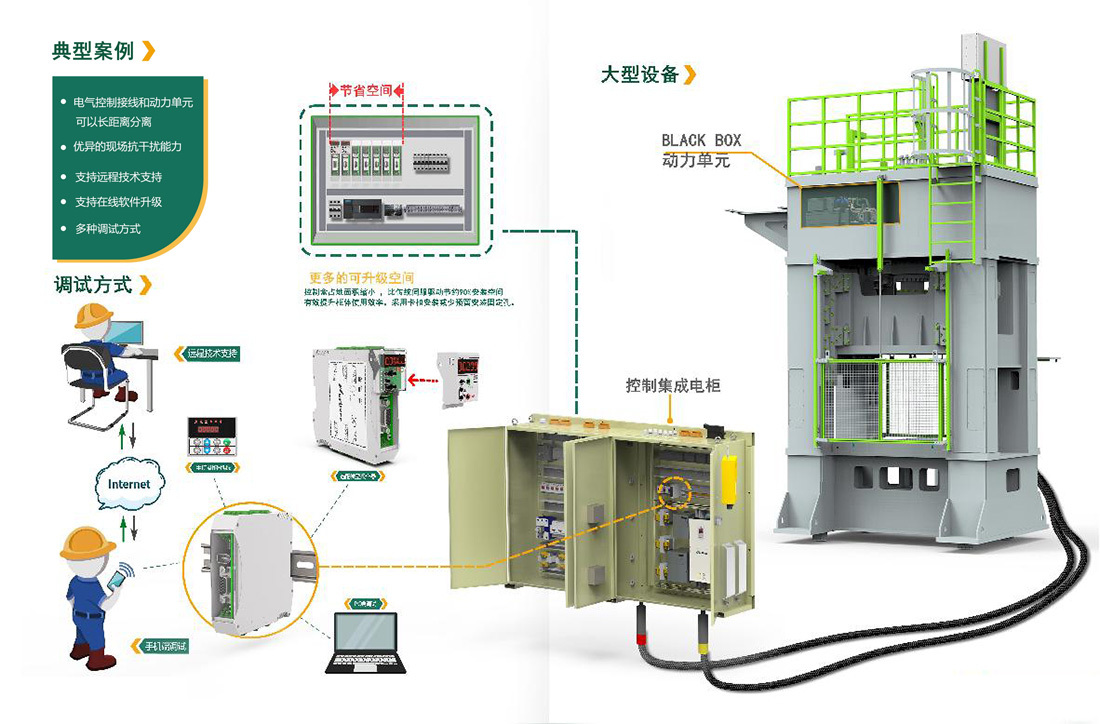

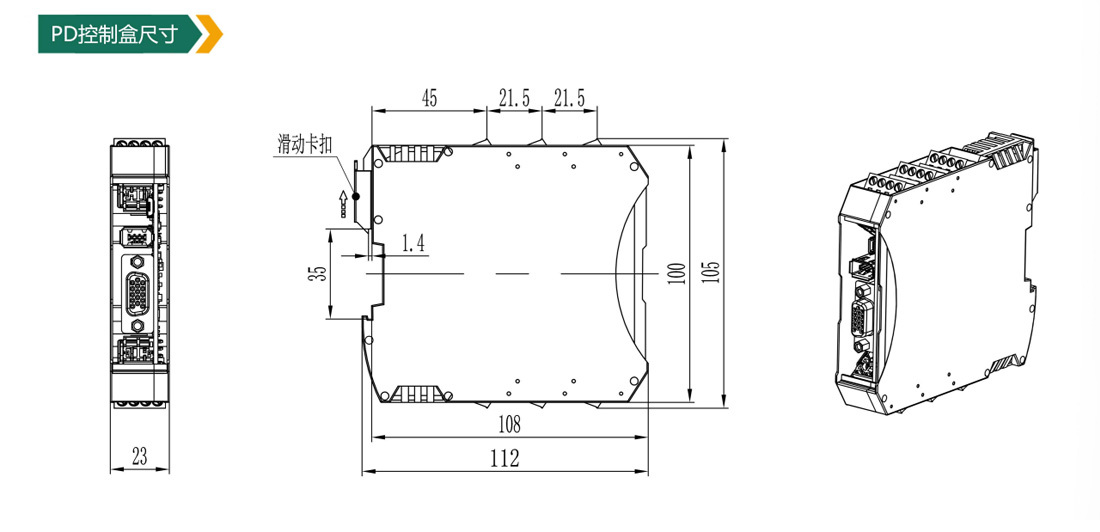

• 驱动及控制分离式架构，容许电机和电气柜距离长达100米
• 多种调试手段，包括手持操作器、PC手机和远程支持
• 灵活的系统架构和扩展能力，支持各种控制信号方式和工业总线
• 完善的电机热保护及智能风扇控制

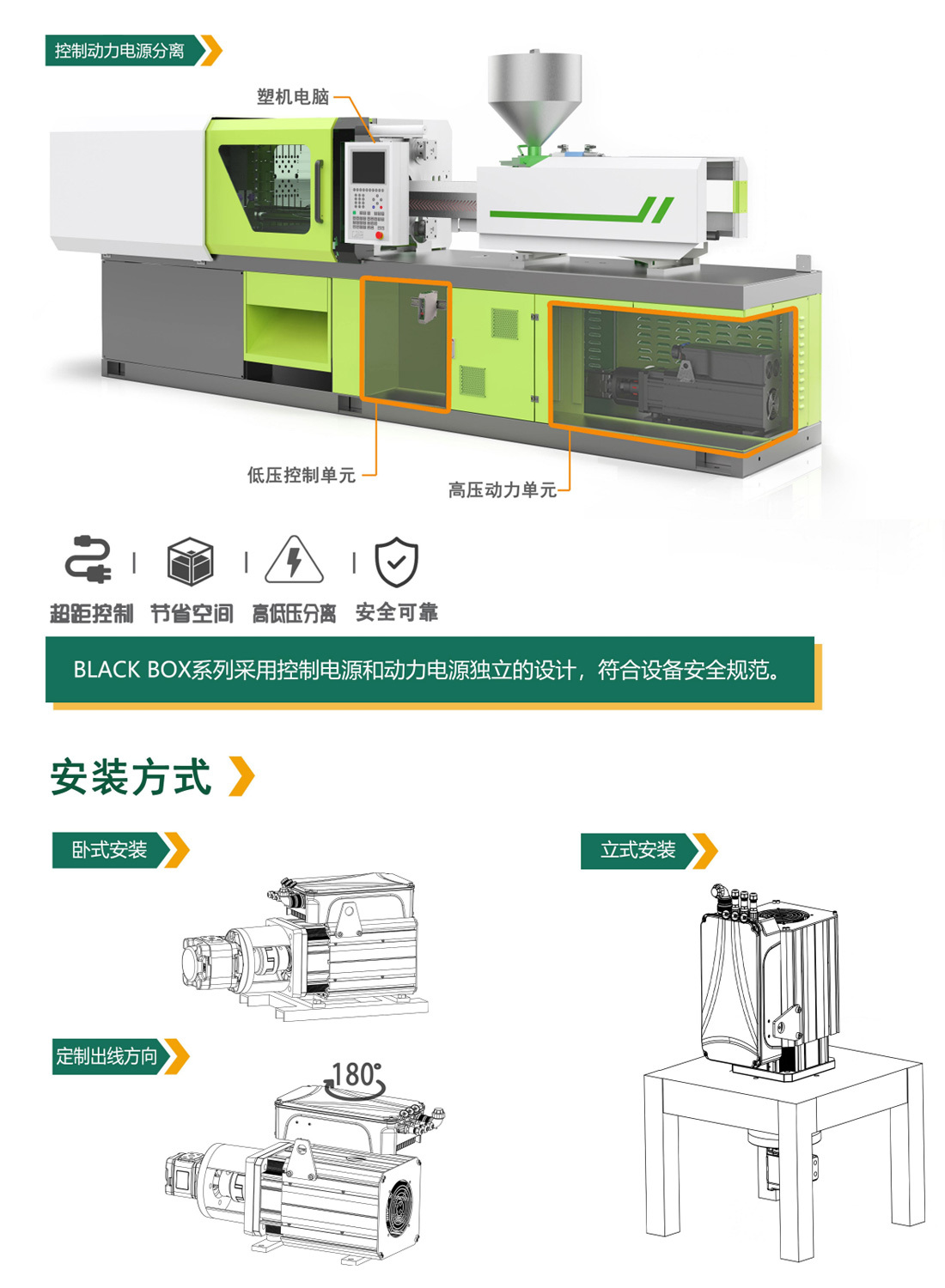

• 控制和动力电源独立，符合安全要求
• 高防护能力，可达IP54
• 无需电机自学习，即装即用
• 优异的电磁兼容性

产品特色>精准定位

广东集诚液压机械

高防护性>

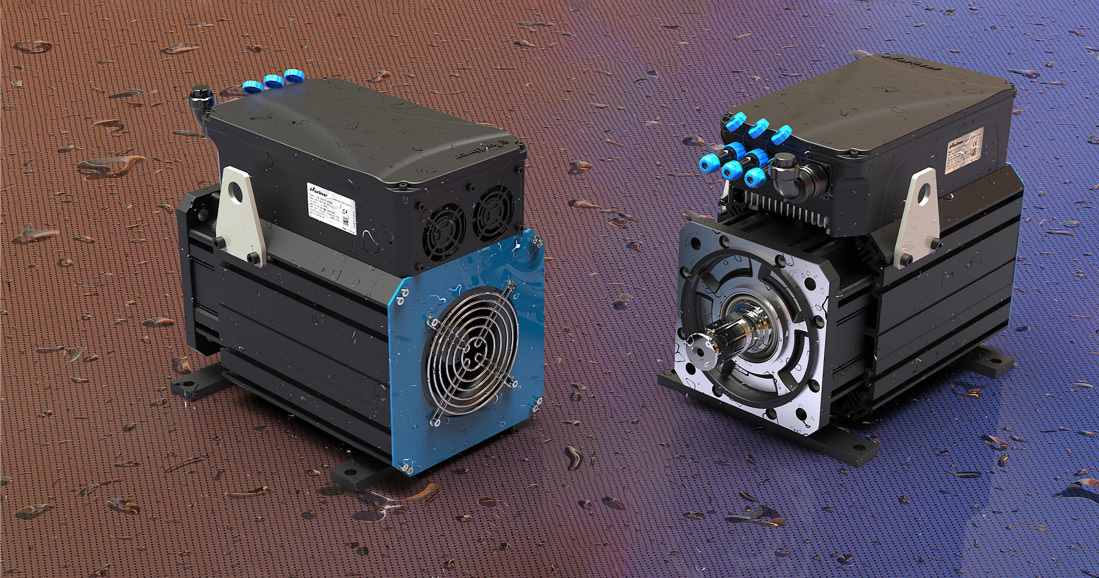

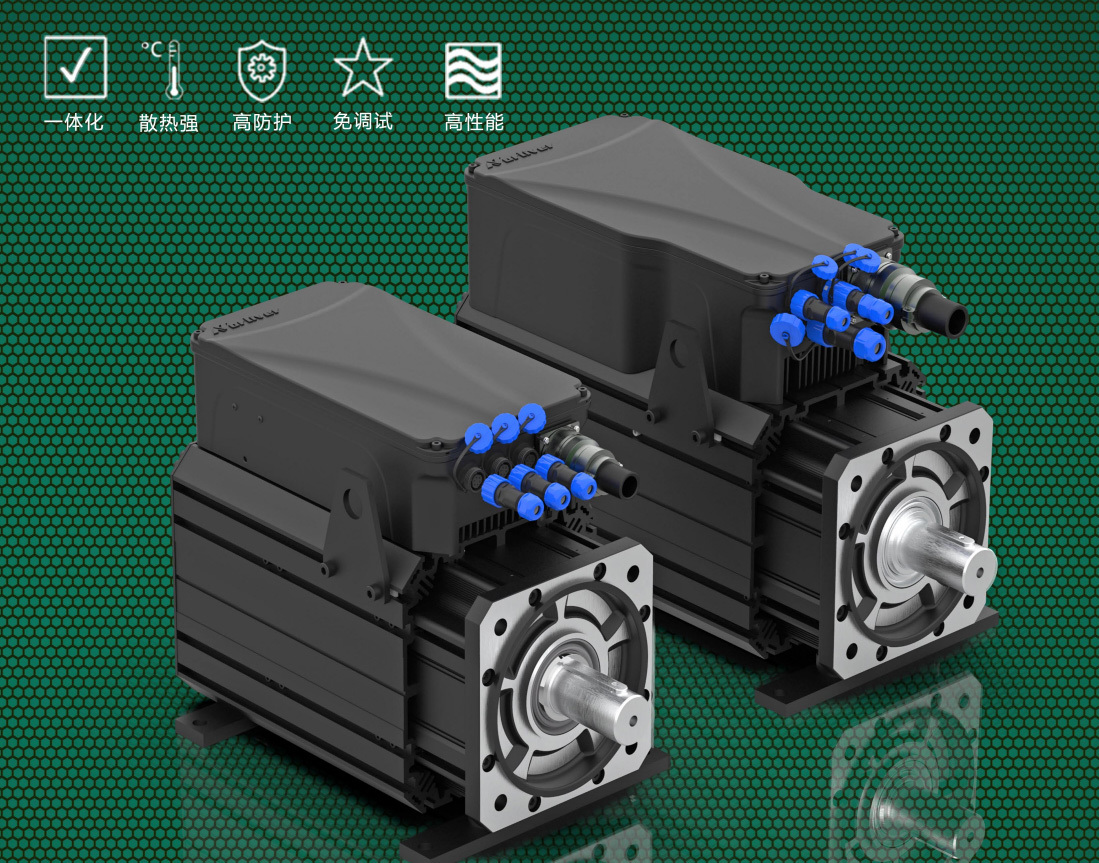

BLACK BOX系列驱动电机一体机,将伺服驱动器和伺服电机结合在一起，并内置制动单元和制动电阻,产品完美整合，外形浑然一体。接线极简，全部采用IP67以上的接插件，无需开盖操作由此实现本质性的高防护能力。

广东集诚液压机械

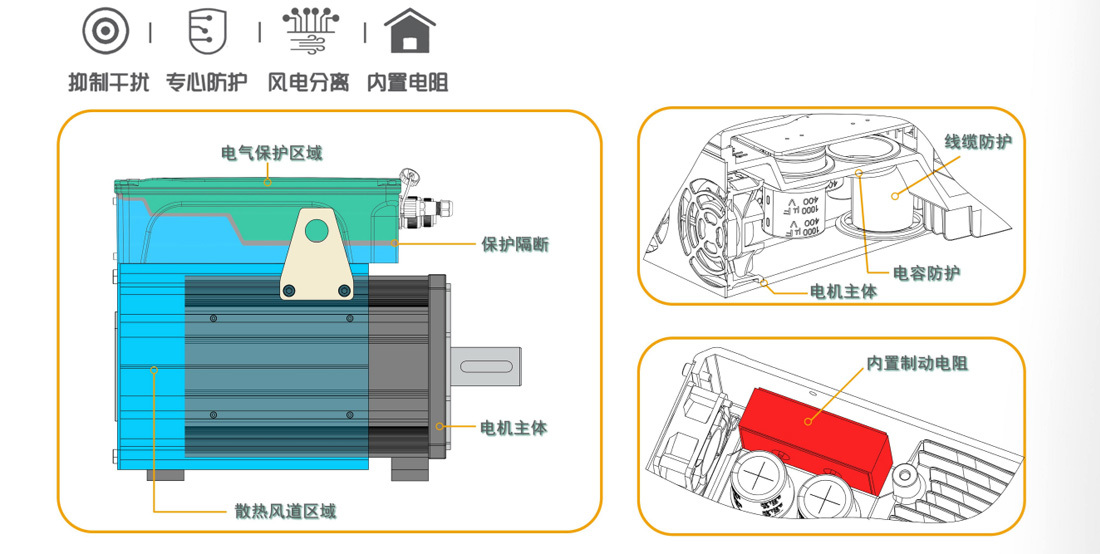

防护结构>

广东集诚液压机械

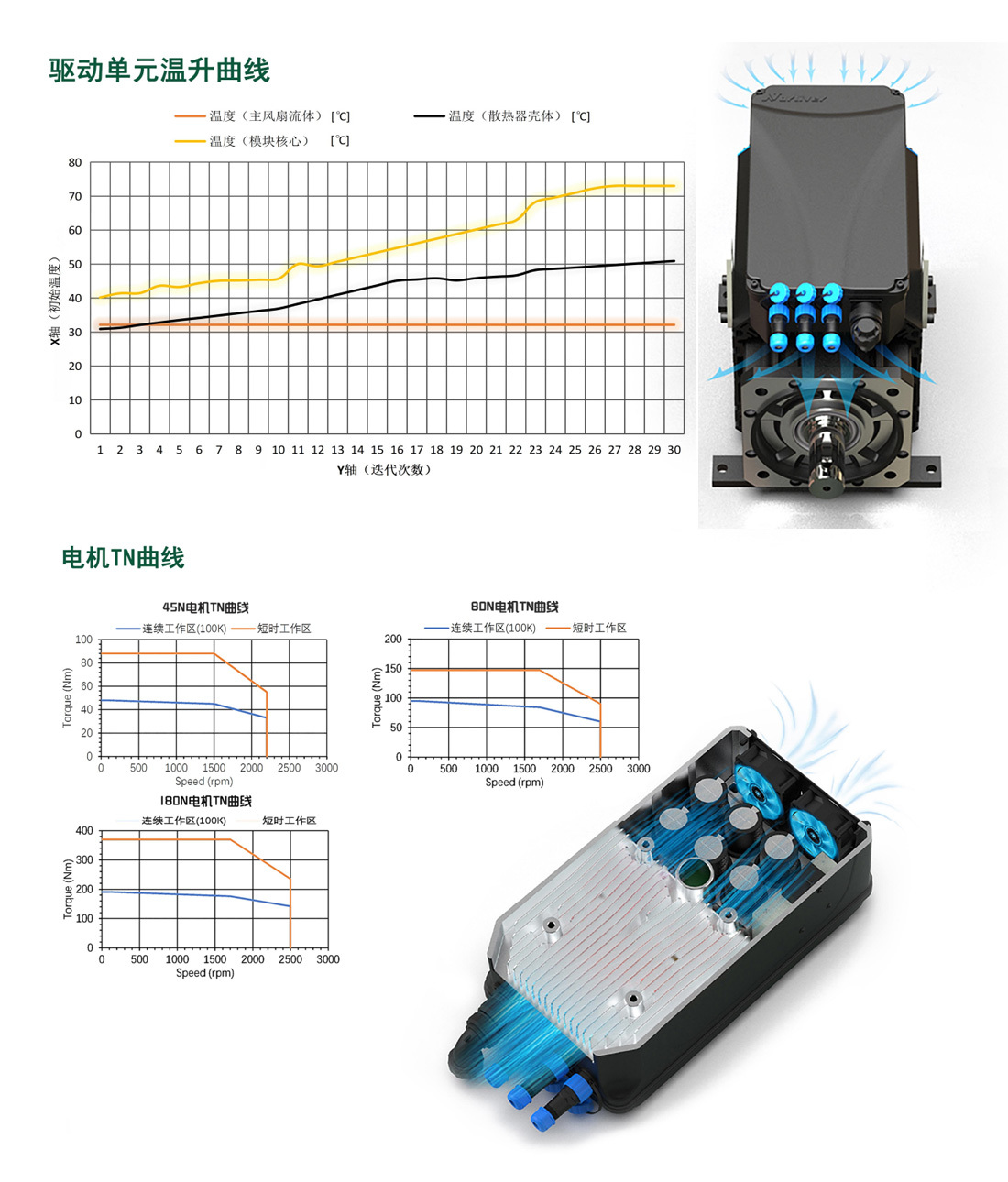

超强散热 >
全系列产品应用专业FLOEFD流体辅助设计软件，进行充分的热传递模拟仿真，结合电机特性整体设计，驱动组件采用压铸铝箱体，不但实现优化的风道设计，而且在紧凑的结构体积之下，实现最佳的整体散热效果。
广东集诚液压机械

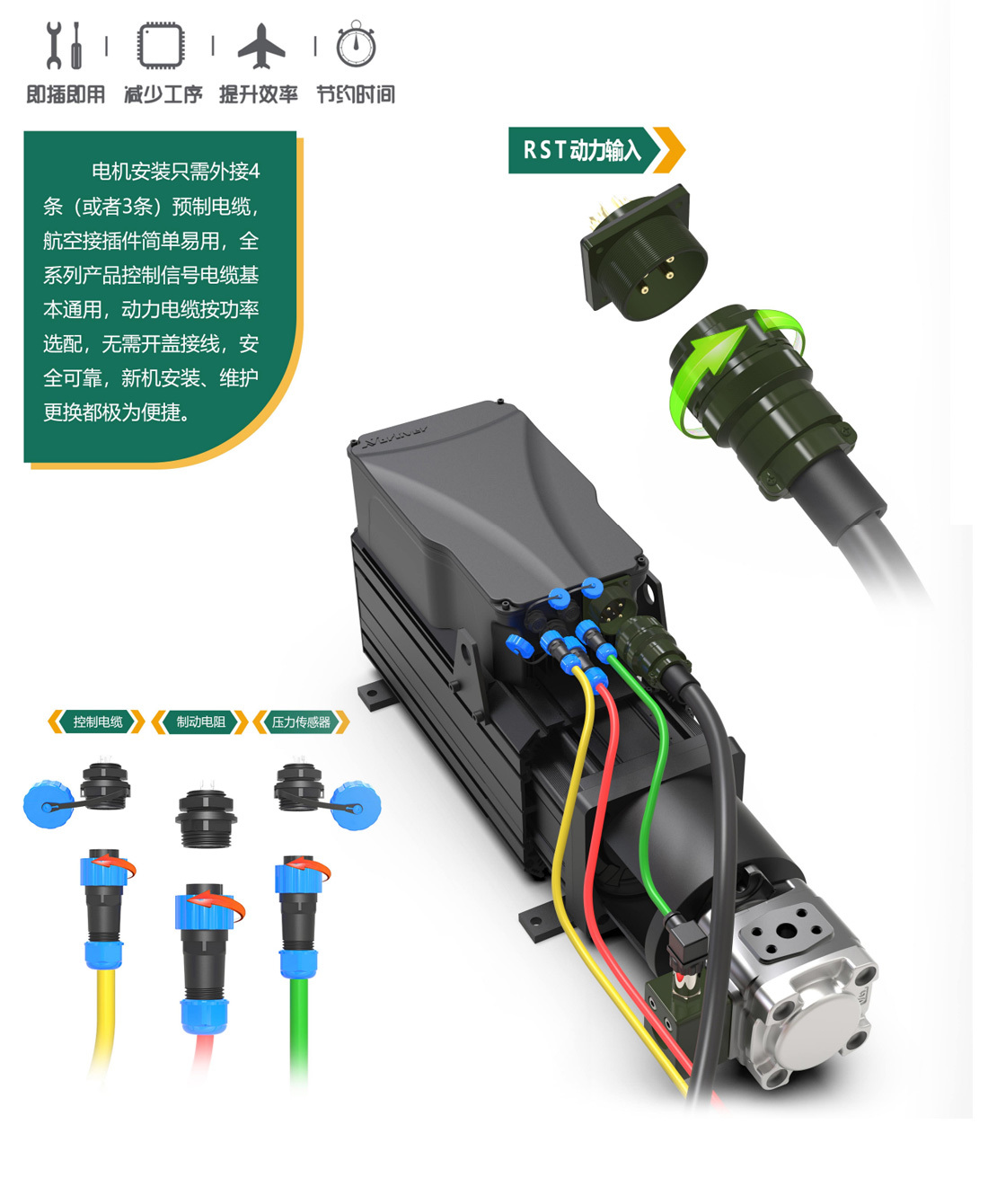

易装易用 >

广东集诚液压机械

先进结构 >

广东集诚液压机械

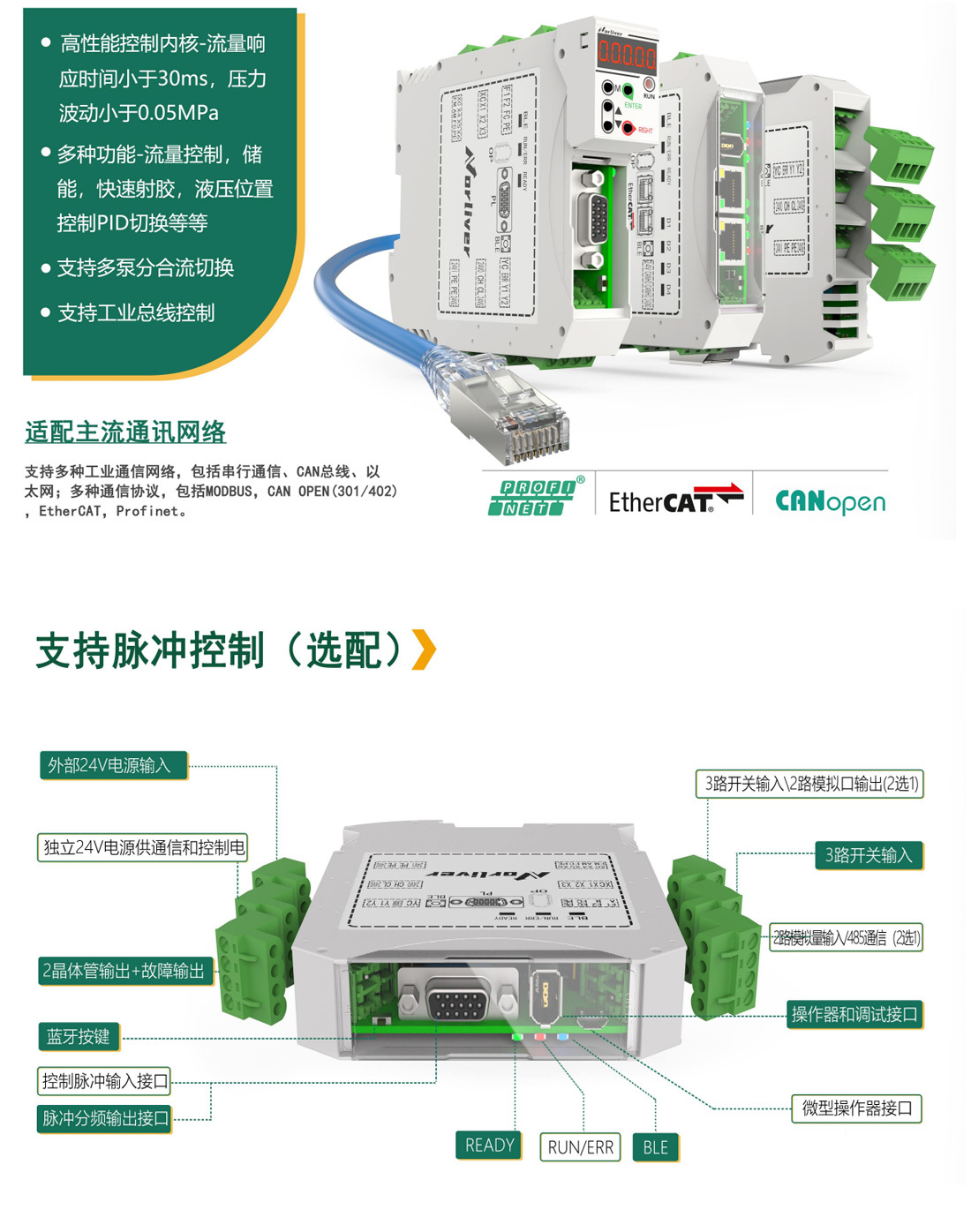

PQ 控制 >

广东集诚液压机械

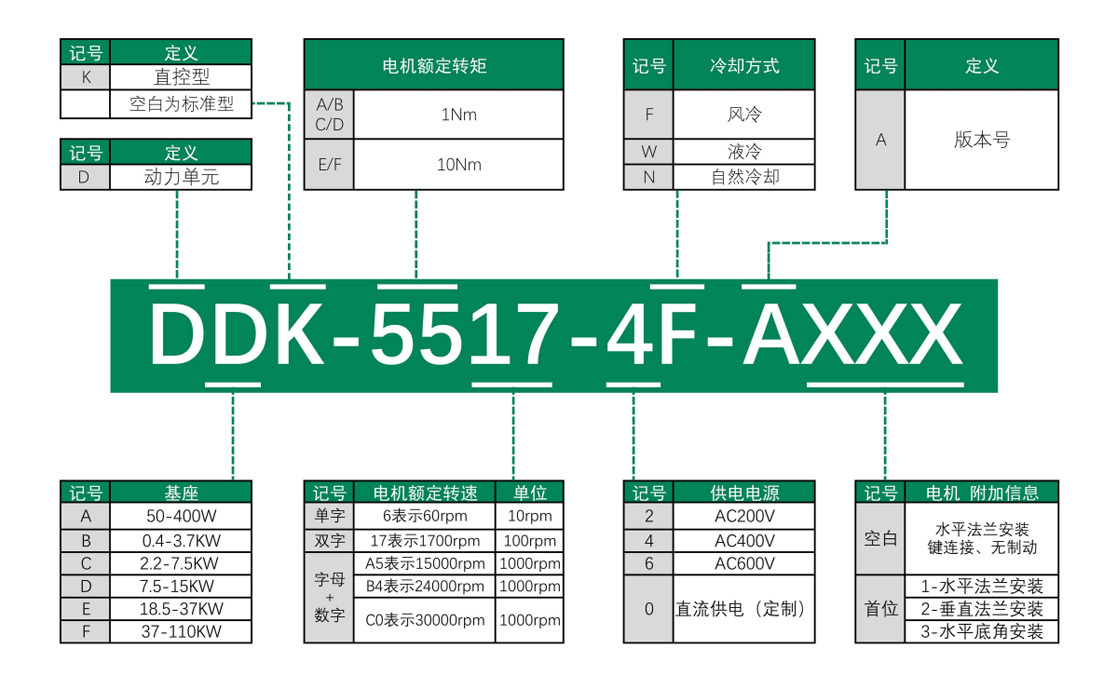

型号说明>

广东集诚液压机械

技术数据 >

广东集诚液压机械

集成伺服参数>

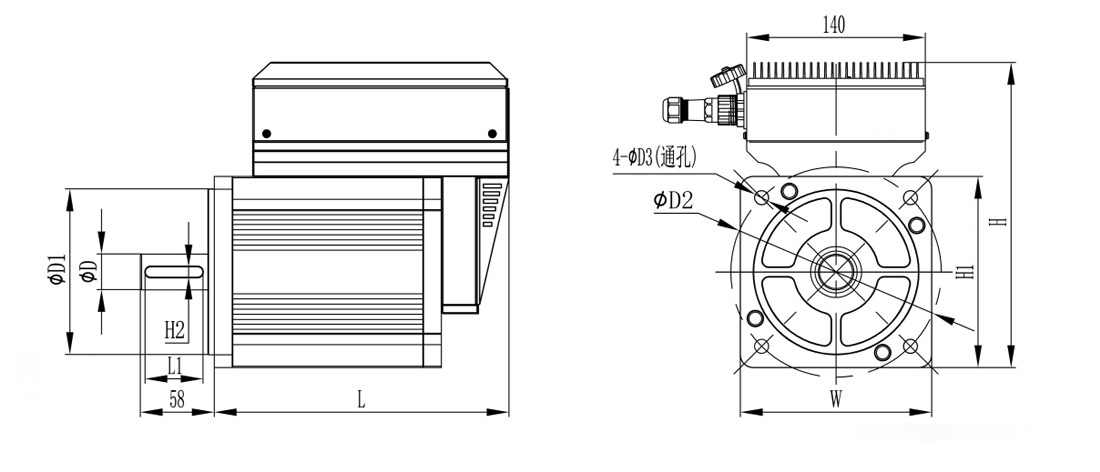

DB-DBK系列

广东集诚液压机械

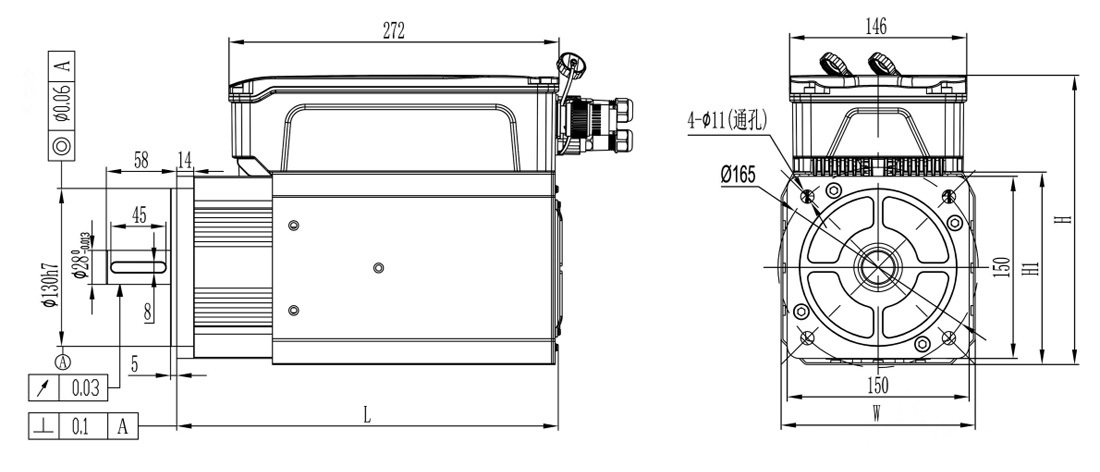

选型表

BLACK BOX型号	额定功率（kw）	额定转矩（N.m）	电机转速（rpm）	安装尺寸（mm）								安装孔径(mm)
model	Rated power	Rated torque	motor speed	L	L1	W	H	H1	H2	ØD	Ø1	ØD2	ØD3
DBK-0820-4N-A	1.5	7.7	2000	215	40	130	220	130	6	22	110	145	9
DBK-1020-4N-A	2.2	10	2000	215	40	130	230	130	6	22	110	145	9
DBK-1520-4N-A	3.7	15	2000	219	40	130	245	130	6	22	110	145	9
DBK-1620-4N-A	3.7	16	2000	203	40	150	265	150	8	28	130	165	11
DBK-2320-4N-A	5.5	23	2000	251	40	150	265	150	8	28	130	165	11

DB-DCK系列

广东集诚液压机械

选型表(150电机)

BLACK BOX型号	额定功率（kw）	额定转矩（N.m）	电机转速（rpm）	安装尺寸（mm）				安装孔径(mm)
model	Rated power	Rated torque	motor speed	L	W	H	H1	Mounting hole diameter
DC-1820-4F-A	3.7	18	2000	311	160	239	158	Ø(法兰)

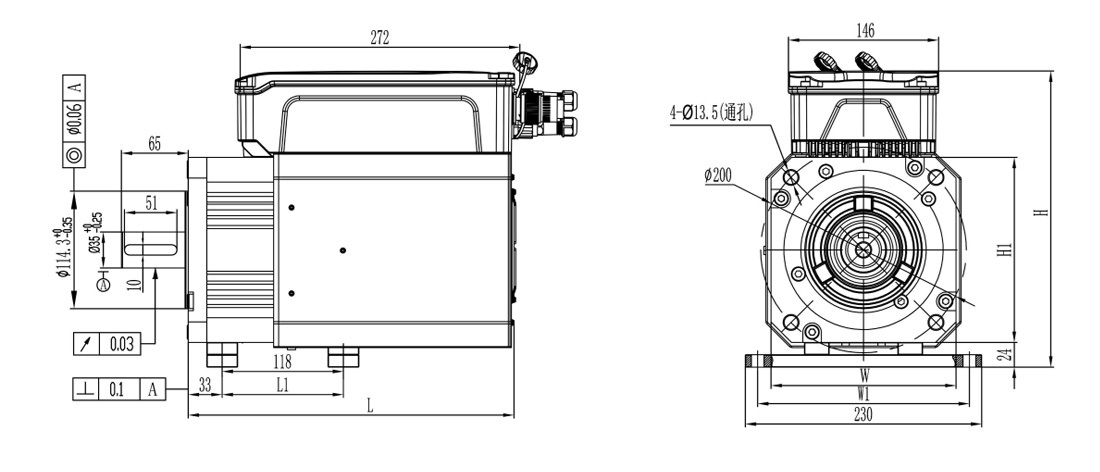

DC-DCK系列

广东集诚液压机械

选型表(180电机)

BLACK BOX型号	额定功率（kw）	额定转矩（N.m）	电机转速（rpm）	安装尺寸（mm）						安装孔径(mm)
model	Rated power	Rated torque	motor speed	L	L1	W	W1	H	H1	Mounting hole diameter
DC-2020-4F-A	3.7	20	2000	315	118	180	206	269	180	Ø12
DC-2820-4F-A	5.5	28	2000	315	118	180	206	269	180	Ø12
DC-4020-4F-A	7.5	40	2000	345	148	180	206	269	180	Ø12
DC-5220-4F-A	9	52	2000	382	185	180	206	269	180	Ø12

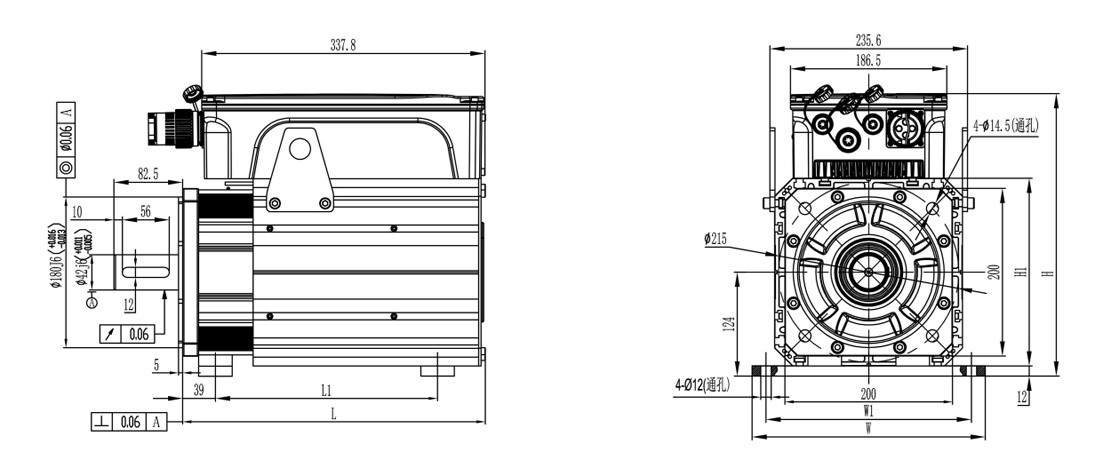

DD-DDK系列

广东集诚液压机械

选型表

BLACK BOX型号	额定功率（kw）	额定转矩（N.m）	电机转速（rpm）	安装尺寸（mm）						安装孔径(mm)
model	Rated power	Rated torque	motor speed	L	L1	W	W1	H	H1	Mounting hole diameter
DD-5517-4F-A	9.8	55	1700	345	265	278	254	337	224	Ø12
DD-6517-4F-A	11	65	1700	384	265	278	254	337	224	Ø12
DD-8417-4F-A	15	84	1700	381	285	278	254	337	224	Ø12
DD-1117-4F-A	18	105	1700	417	310	278	254	337	224	Ø12

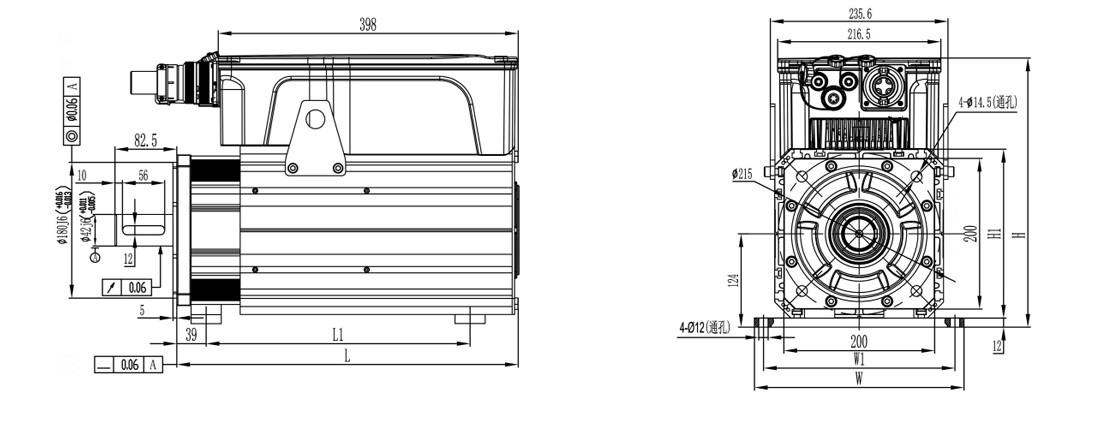

DE-DEK系列

广东集诚液压机械

选型表

BLACK BOX型号	额定功率（kw）	额定转矩（N.m）	电机转速（rpm）	安装尺寸（mm）						安装孔径(mm)
model	Rated power	Rated torque	motor speed	L	L1	W	W1	H	H1	Mounting hole diameter
DE-1117-4F-A	18	105	1700	417	310	278	254	357	224	Ø12
DE-1317-4F-A	22	129	1700	453	350	278	254	357	224	Ø12
DE-1617-4F-A	30	156	1700	489	395	278	254	357	224	Ø12
DE-1817-4F-A	37	176	1700	525	395	278	254	357	224	Ø12
DE-2117-4F-A	37	205	1700	575	470	278	254	357	224	Ø12

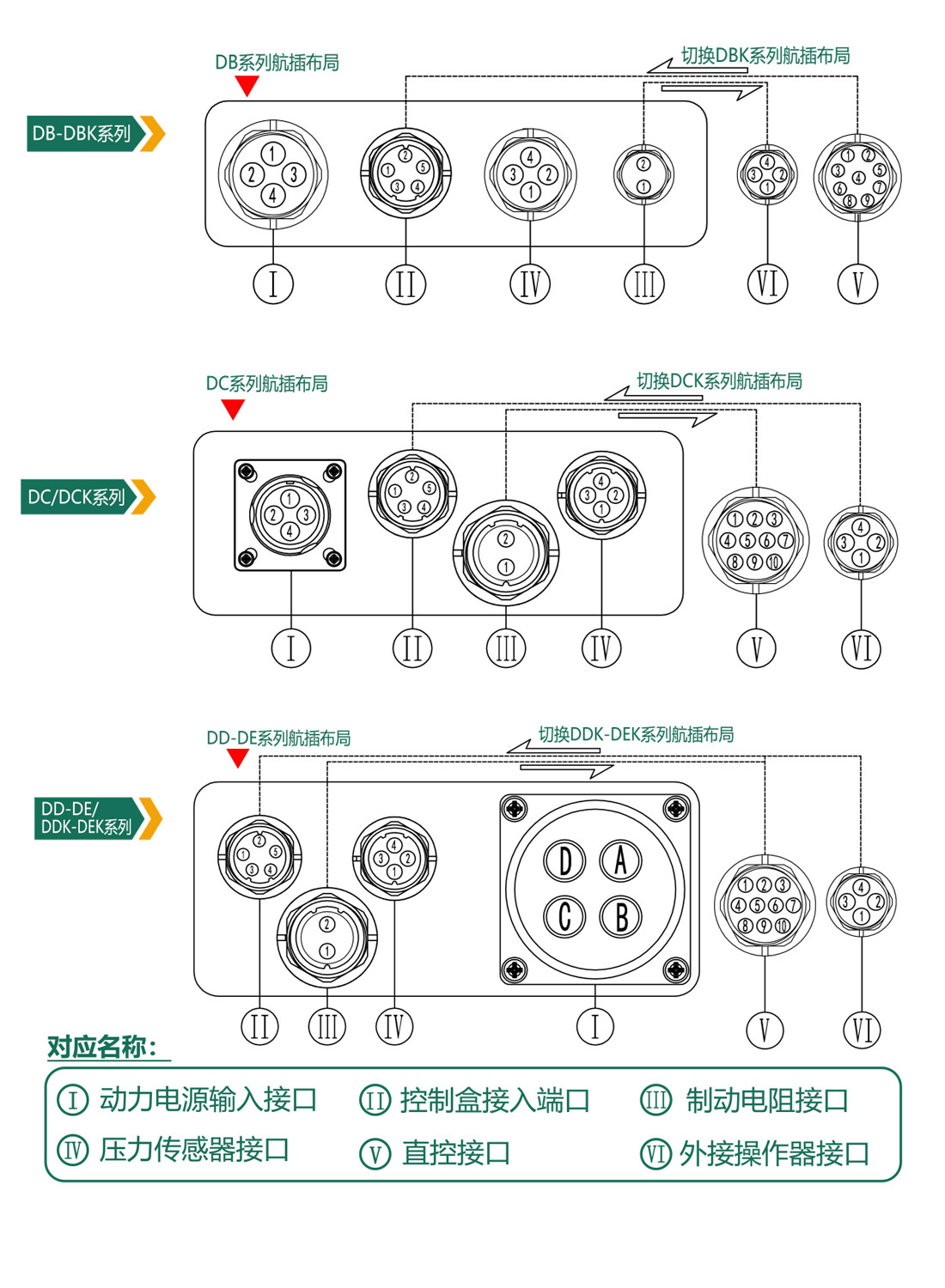

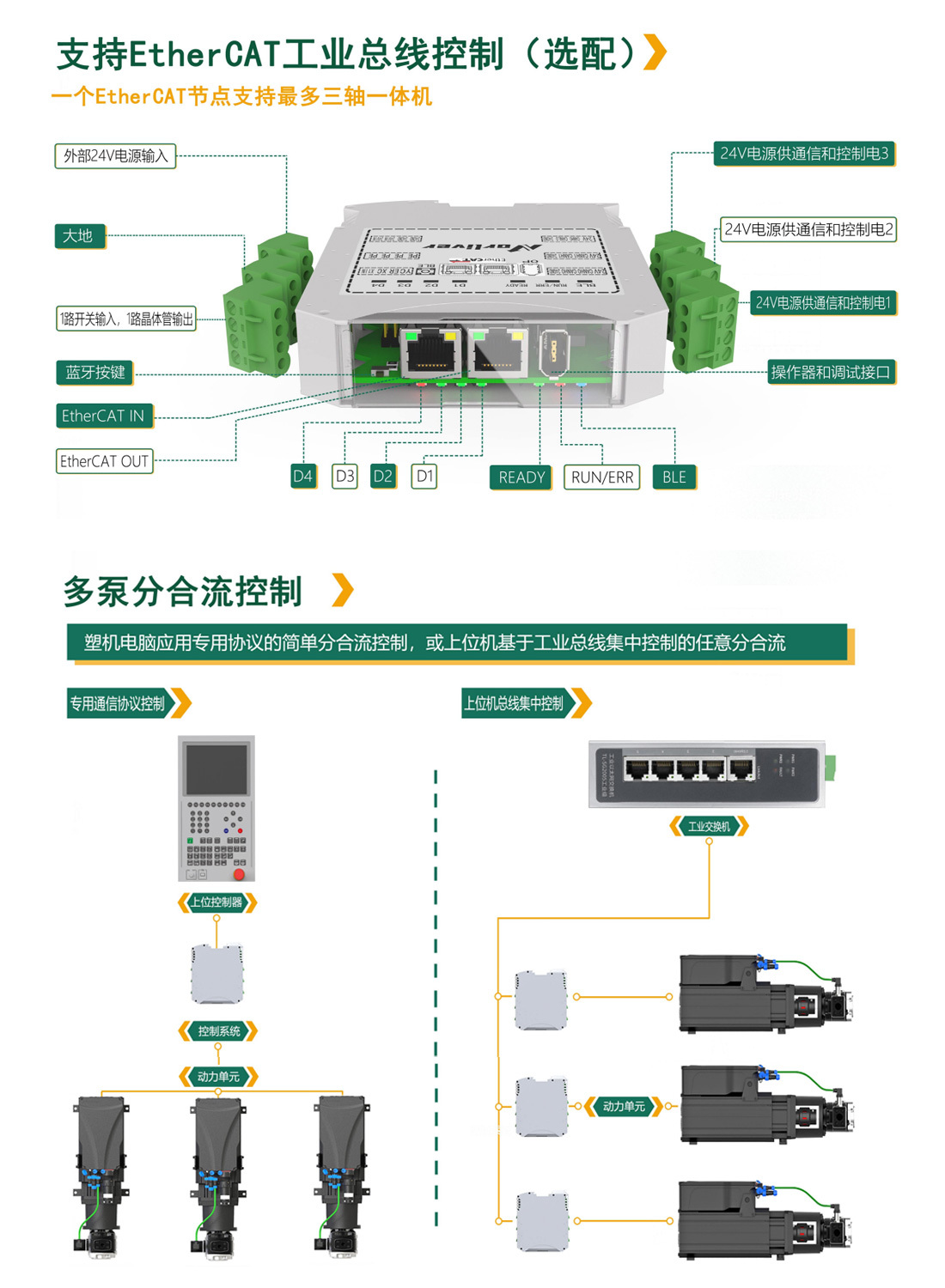

接口定义 >

广东集诚液压机械

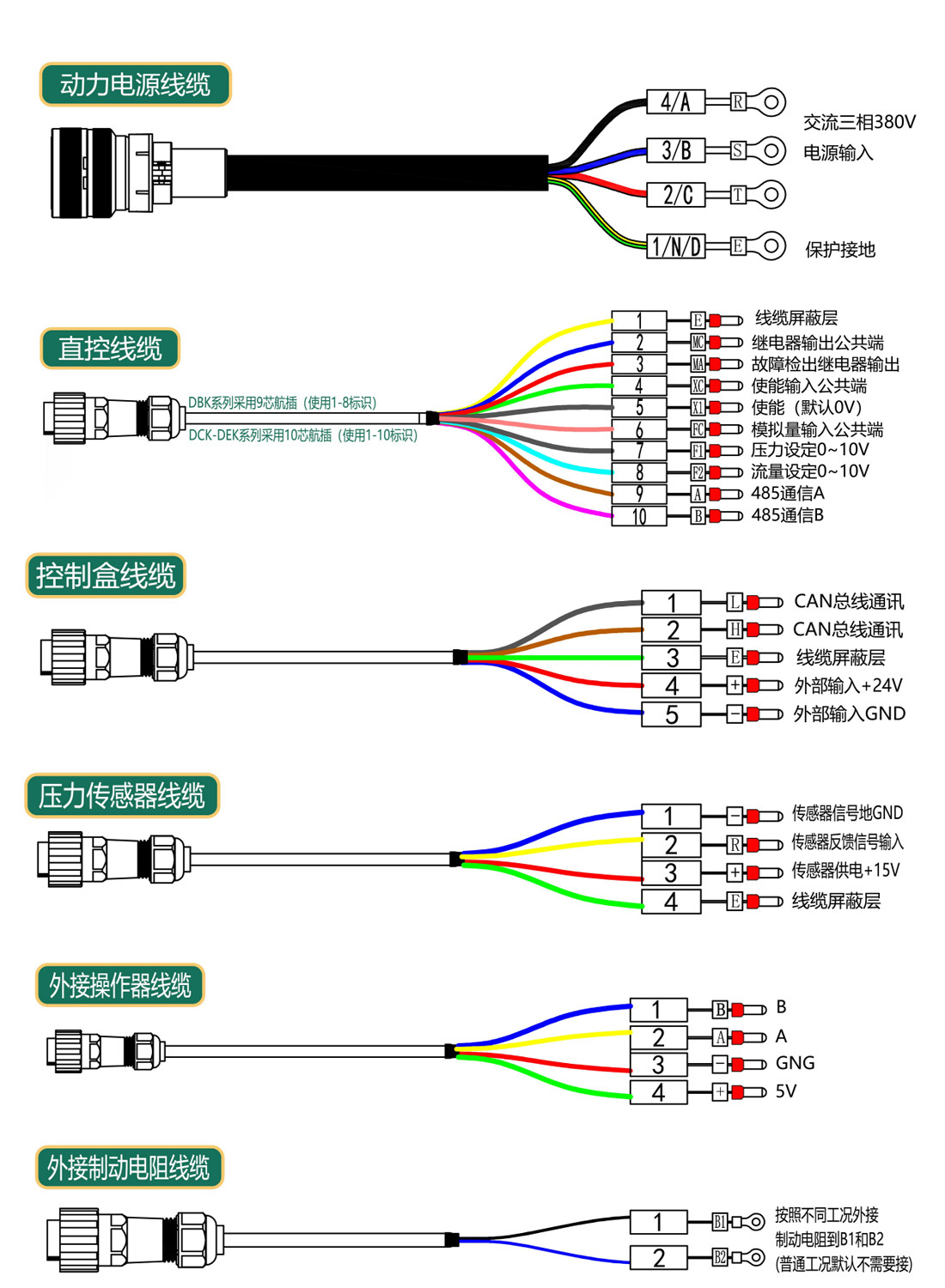

线缆定义 >

广东集诚液压机械

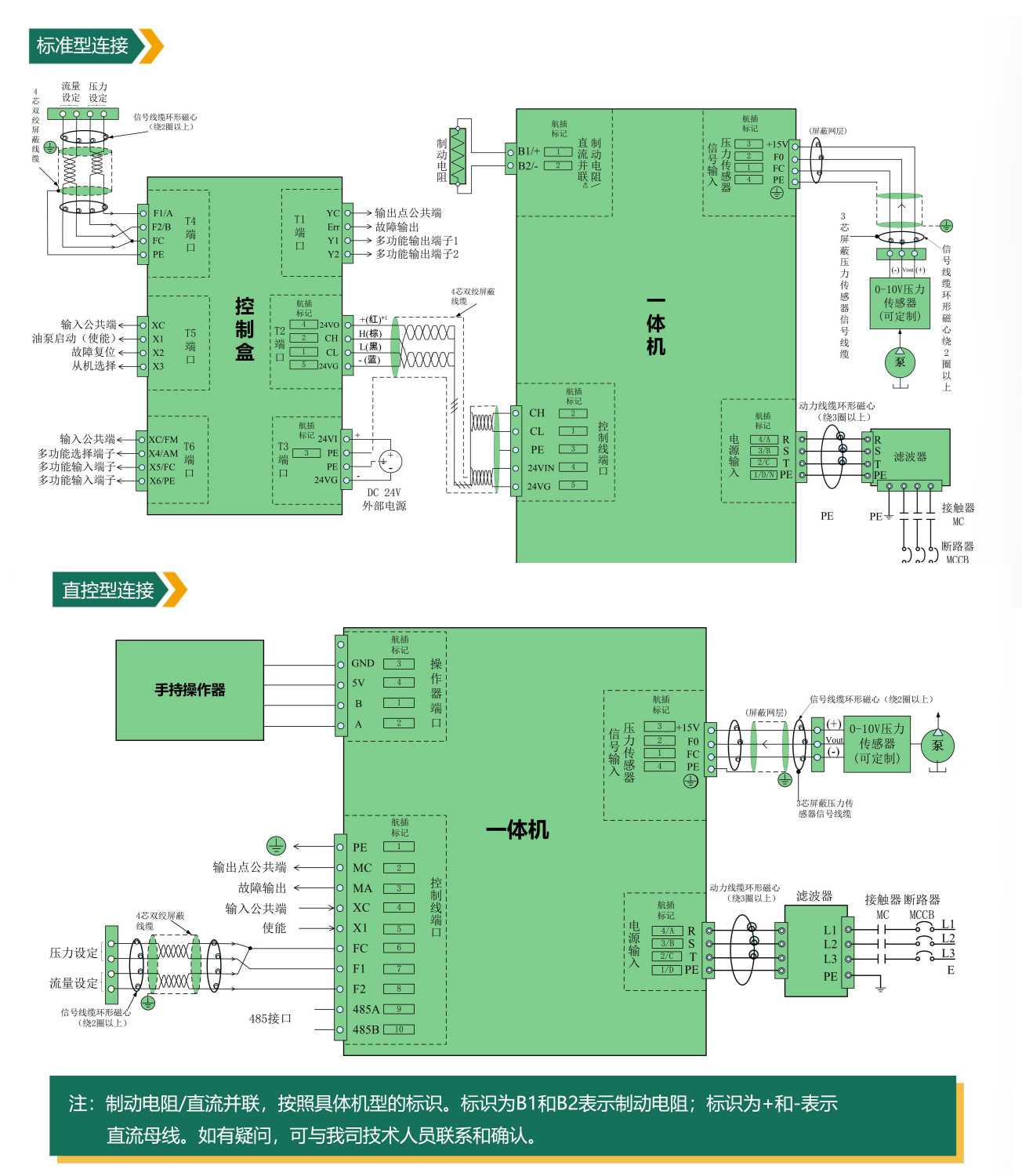

电气连接 >

广东集诚液压机械

技术规范 >

项目（ITEMS）		规范(DESSCRIPTION)
电源输入	电压、频率	三相380V-480V&200V-240V
	波动范围	电压: ±10%;频率:±5%
	合闸冲击电流	畸变率满足IEC61800-2
电机输出	转速范围	0-30000rpm
	转速精度	<1.5%
	转速京东	<0.1%
控制	标准功能	速度控制、转矩控制、位置控制
	应用方案	PQ控制
	指令设定通道	数字键盘设定、模拟电压、通讯给定或多通道端子选择
	运行命令通道	数字键盘设定、外部端子给定、通讯给定
	开关输入	6路光电隔离,24V电平NPN或PNP型
	开关输出	晶体管输出
	模拟输入	2路，O-10V,O-20mA
	模拟输出	2路， 0-10V
	脉冲输入	正交、脉冲加方向、正负脉冲，频率上限1MHz，有电子齿轮功能
	脉冲输出	频率上限500KHz，可选分频
保护	报警功能	过载、过电流、过电压、过热、低电压、制动异常、输入输出缺相、过力矩、超速、失速、压力传感器断线等
保护	设备保护	驱动过载、电机过载、功率限制、智能风扇控制等
环境	使用场所	室内，无腐蚀性气体、易燃气体、尘埃等，不受阳光直射
	周围温度	-10~40℃
	周围湿度	5 ~90%RH不结露
	海拔高度	低于3000米(但对1000~3000米场所要降额使用)
	振动	2~9Hz:振幅=3mm; 9～20Hz: 9.8m/s²
	保存温度、湿度	-25～55℃，5～95%RH
	防护等级	IP54
	安装方式	水平法兰安装、垂直法兰安装、地脚安装
	冷却方式	风冷I液冷/自然冷却
